反应时间/闪烁 Vismotion-M 影像拖影量测系统

概述：

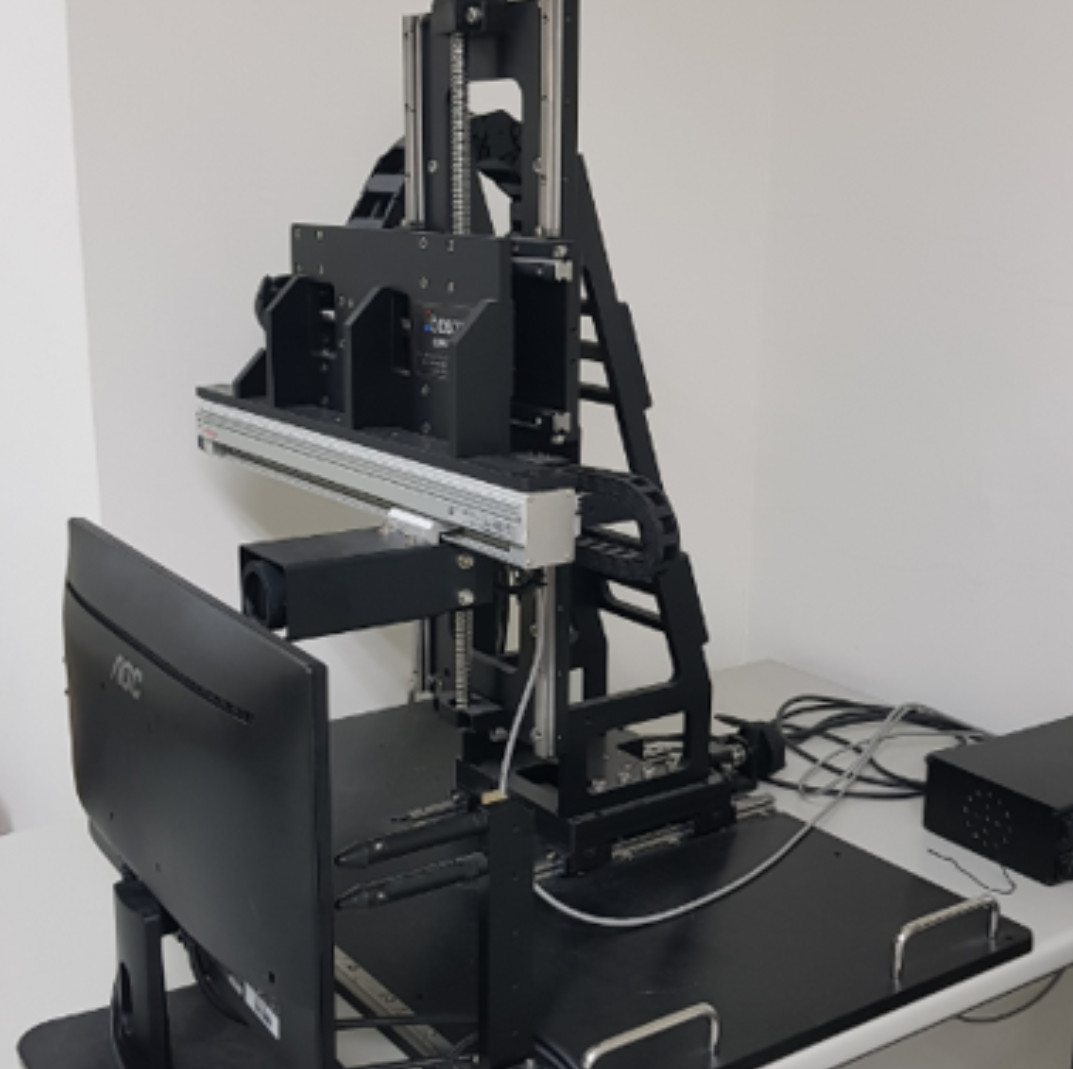

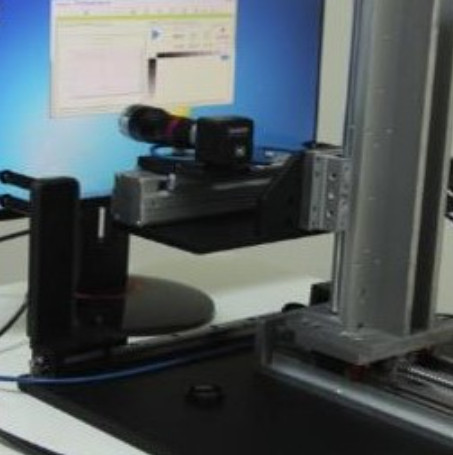

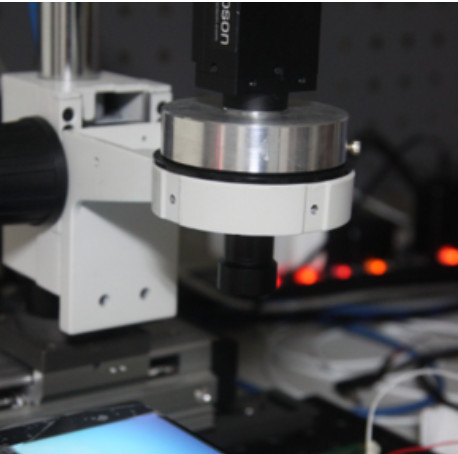

● 本系统是一款显示器动态拖影量测系统，整合高解析工业相机及精密线性运动平台与自动化分析软件，可直接擷取实际动态拖影影像进行分析；

● 系统可量测MPRT及 CMR（Clear Motion Ratio）等关键动态性能指标，量测流程符合VESA ClearMR与IDMS规范定义；

● 支持高刷新率显示器量测，具备高重现性及高效率与高度弹性的测试配置能力，广泛应用于显示器研发验证、制程优化与品质评估；

● 主要针对移动设备，如手机、平板电脑等，注重捕捉此类设备上的运动模糊情況，以评估其显示性能在移动使用情況下的表现；

● 开发人员可以更好的了解移动设备上的的画面清晰度和反应时间，从而进行优化和改进。

● 在功能上开发了最新的VESA CMR量测，整合在同一系统中，比起一般用高速相机量测CMR更快速且方便；

特点：

● MPRT量测是模仿人眼行为以量化实际拖影情形；

● 模拟眼球追踪，直接量化VR显示器的拖影程度；

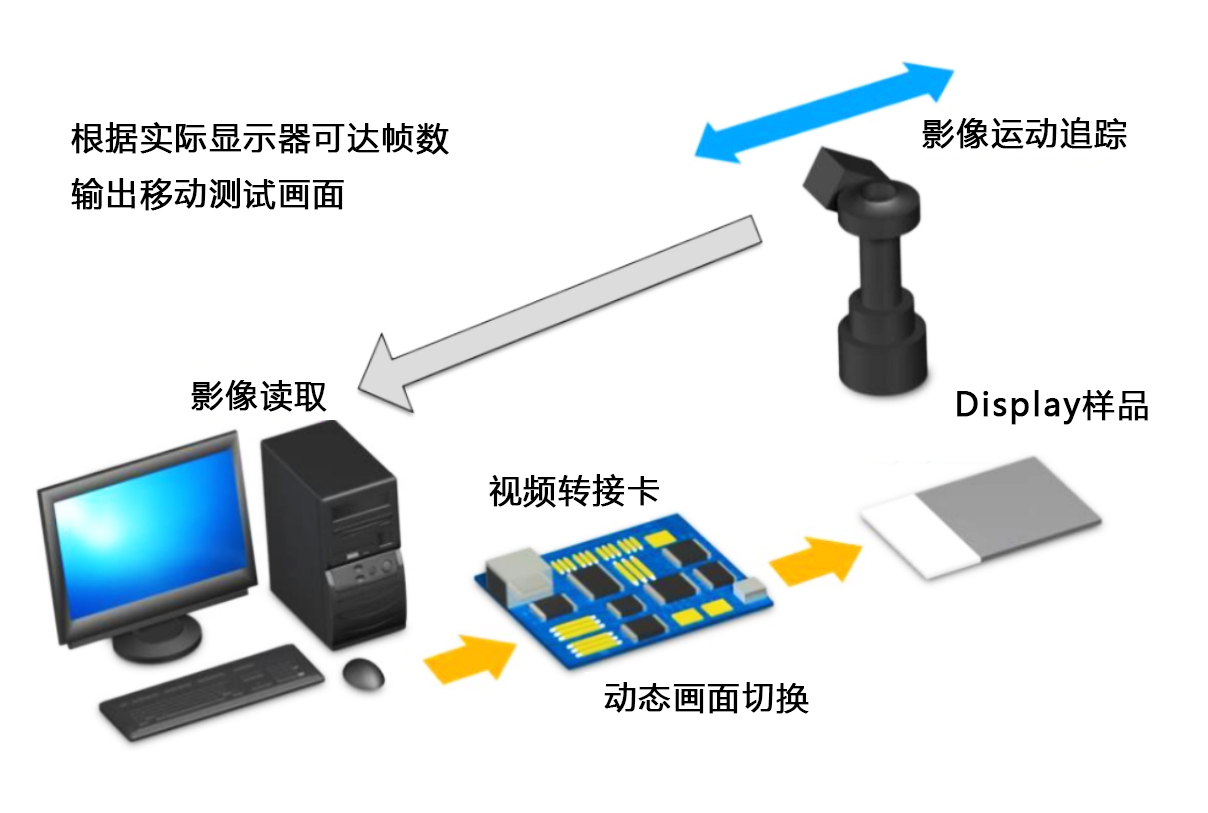

● 透过先进软件算法，直接由显卡输出顺畅滚动影像；

● 特有对位校正技术，使得量测结果更正确；

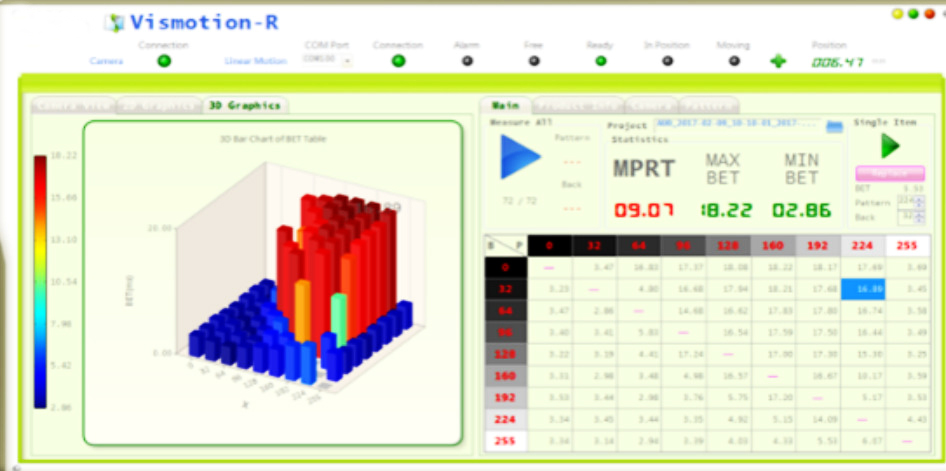

● 同时记录影像、曲线，并可随时回读分析；

Vismotion-R 规格：

● 相机解析度：2448X2048

● 相机视野：19.34x16.21 mm

● 量测区域视野（可更换镜头）：4.8mm

● 最小量测单元尺寸：24 um

● 建议量测尺寸：2”~10”

Vismotion-M 规格：

● 相机解析度：2448X2048

● 相机视野：19.34x16.21 mm

● 量测区域视野（可更换镜头）：26mm

● 最小量测单元尺寸：130 um

● 建议量测尺寸：12”~32”

● 可量测样品高度范围：450 mm

● 手动调整水平范围：100 mm

● 最小取像像素：50μm 以上

● 量测区域视野：26mm（可更换镜头）

● 最低横向像素：2448 pixel

● 可分辨拖影宽度：<11um

● 亮度量测范围：0.1 cd/m2 以上

● BET量测值：1 ms 以下

● MPRT再现性：± 1% 以內（不包括L0-L1、L1-L0的组合）

● 动态画面反应曲线：12 bit

● 检测系统主机尺寸(mm)：820（W）× 650（D）× 870（H）

● 检测系统主机重量：15kg

为什么VESA要制定CMR？

● 目前的MPRT问题，人们对时间表示的敏感度较弱，无法准确分辨ms等级的差异性；

● 仅基于时间的度量无法完全呈现许多图像增强和模糊消除技术；

● 过度的Overdrive造成会导致负面影响的伪像和失真，影响画质；

● 改善目前特定灰階MPRT规格问题；

CMR优点：

● 让消费者能夠公平的比较显示产品运动模糊品质；

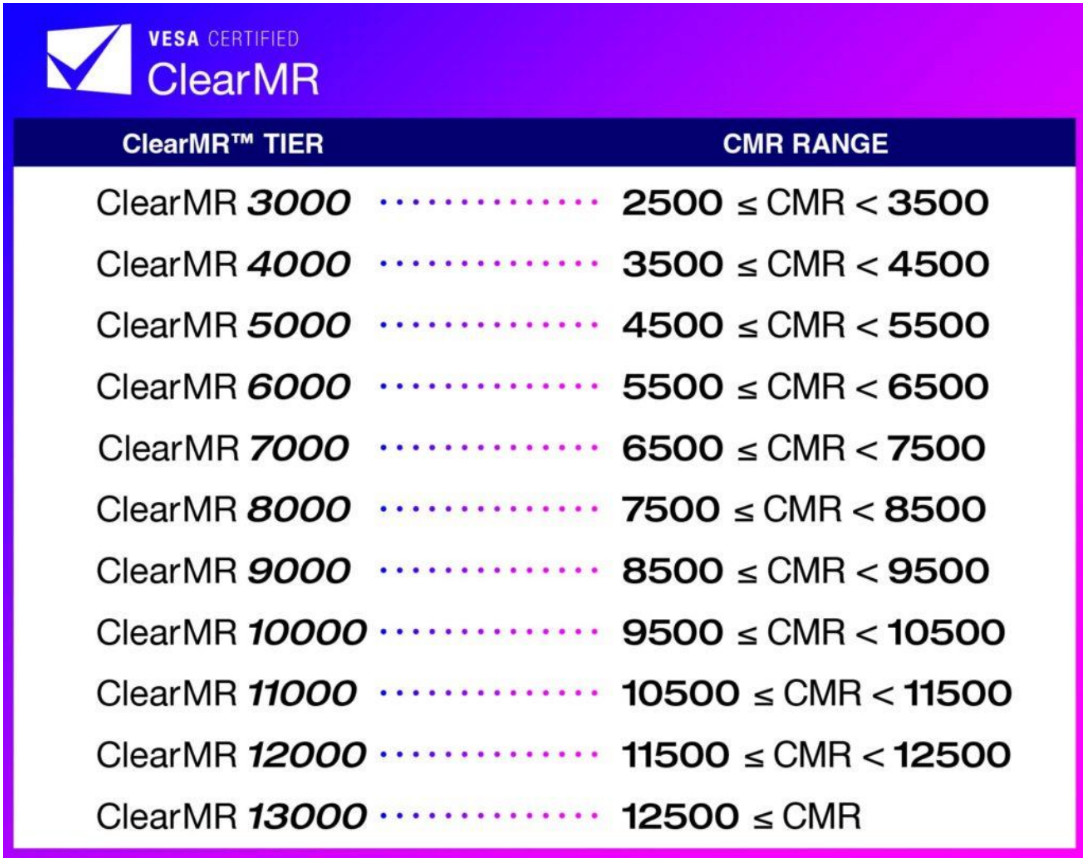

● CMR规格以级別区分开11个级別，级別差异比较直观化；

● 较高的CMR数字表示较高的图像质量和较少的模糊；

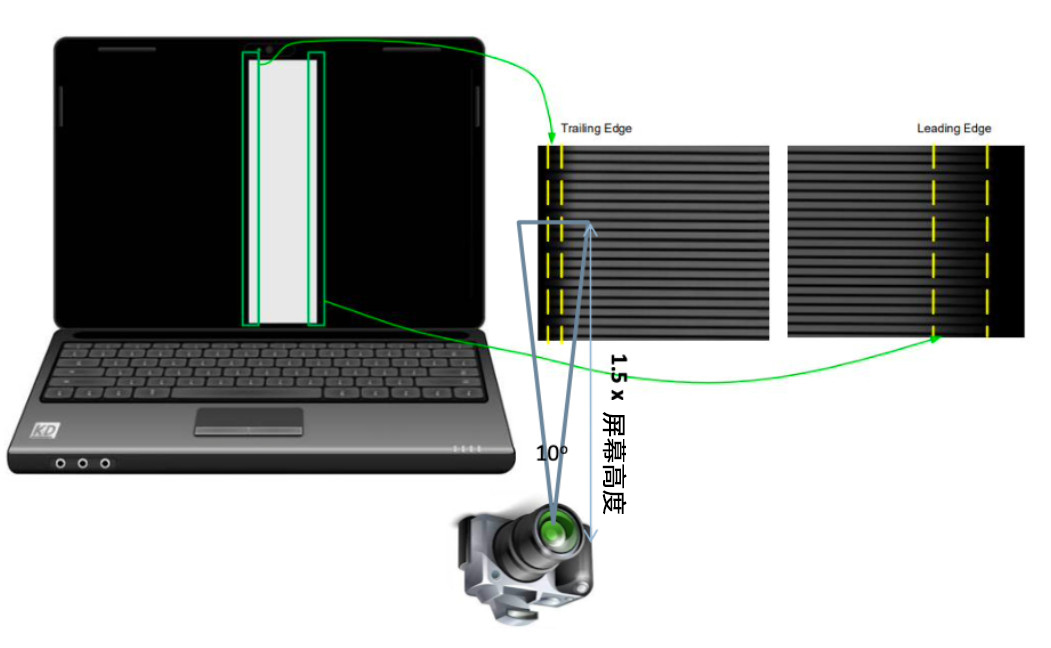

● CMR取像方式以10度的视角，观察距离为1.5倍屏幕高度范围，一个等速移动的滚动Bar亮暗交界时分析模糊跟清楚的比例；

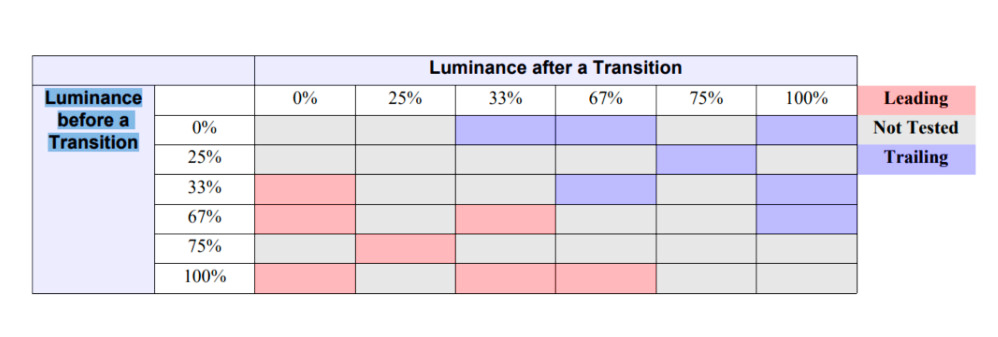

● CMR计算灰階非等灰階，而是根据亮度 25%,33%,67%,75%,100%切分，量测各別CMR leading跟CMR trailing，根据公式计算整体CMR；

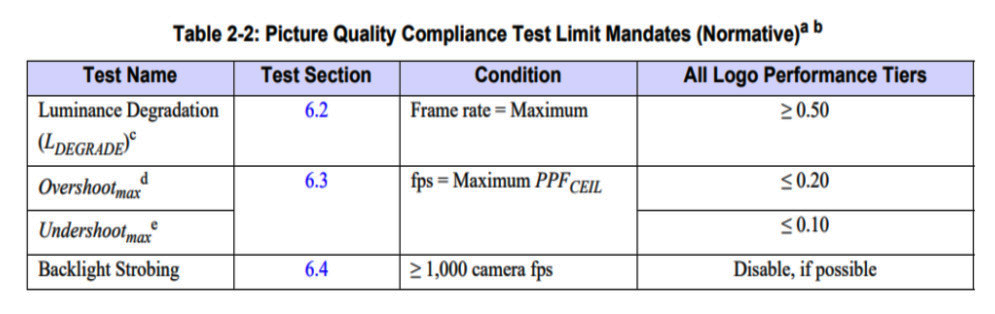

● 以往MPRT量测，显示器可以藉由过度调整方式达到完美的量測数据，但动会让画面有side effect，CMR限定overshoot/undershoot比例，建议关掉Backlight Strobing；

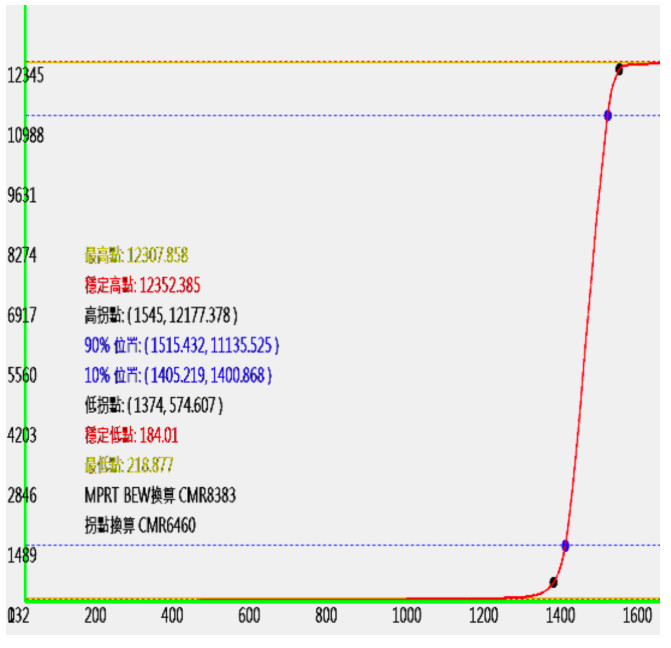

CMR模糊边缘BEW的定义改变：

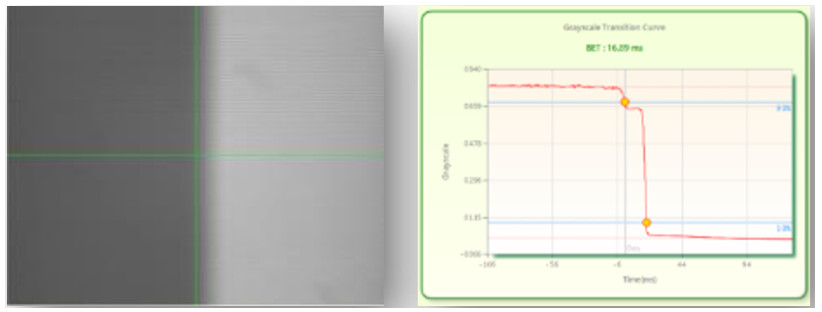

● MPRT量测时是以固定 10% ~90%亮度（蓝色点）的宽度，回推整段的模糊范围， 所以模糊的范围都会被少算很多；

● CMR是用拐点（黑色点）计算，所以能更精准的求出模糊范围；
