锁相红外热成像显微系统
Thermal imaging for Electronics
概述与测试原理：
热锁相红外热成像系统，是一套无需光屏蔽箱，可在自然环境中进行的，用于定位半导体器件中缺陷的系统，与稳态热成像相比，它具有动态红外热成像的形式，可以提供更好的信噪比、更高的灵敏度和更高的特征分辨率。
热锁相模式可以减小锁相频率之外的背景噪声，提高“热点”的信噪比，更容易定出微弱信号位置。
应用：
• 电路板温度分布测试
• 电子元器件测温
• 芯片热点查找定位
• 检测IC上的热点和短路
• 失效元件和电路板的故障
• 排除测量结温识别芯片粘结缺陷
• 测量封装芯片热阻
• 分析激光二极管、微机电系统和光纤
|
%20ESD%e5%a4%b1%e6%95%88IC%e8%8a%af%e7%89%87.jpg)
|
%20GaN%20HEMT.jpg)
|
%20GaN%20LED.jpg)
|
|
(1) ESD失效IC芯片
|
(2) GaN HEMT
|
(3) GaN LED
|
|
%20PCB%e6%9d%bf%e7%9f%ad%e8%b7%af%e5%99%a8%e4%bb%b6.jpg)
|
%20SiC%20MOSFET.jpg)
|
%20SI%e5%9f%baMOSFET.jpg)
|
|
(4) PCB板短路器件
|
(5) SiC MOSFET
|
(6) SI基MOSFET
|
|
%20%e7%94%b5%e9%98%bb%e7%9f%ad%e8%b7%af.jpg)
|
%20%e6%bc%8f%e7%94%b5%e5%bc%82%e5%b8%b8IC%e8%8a%af%e7%89%87.jpg)
|
%20%e6%9c%aa%e5%bc%80%e5%b0%81%e6%a0%b7%e5%93%81.jpg)
|
|
(7) 电阻短路
|
(8) 漏电异常IC芯片
|
(9) 未开封样品
|

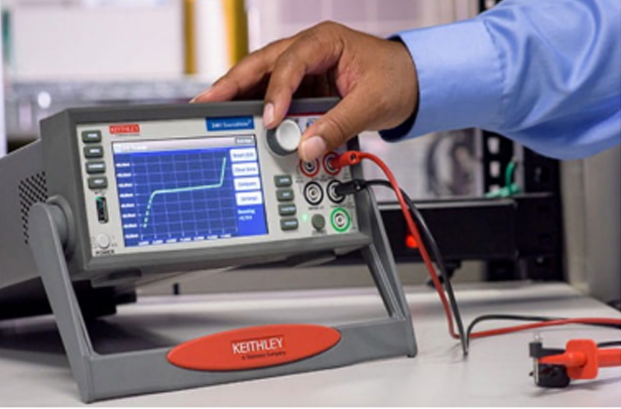

图形化高电流数字SMU单元:
电流-电压图形测试:
• 可以实现电流扫描功能，⽅便选择合适的功率条件进⾏锁相
• 同时，最⾼脉冲序列宽度最短100us
• ⽀持IV曲线扫描功能

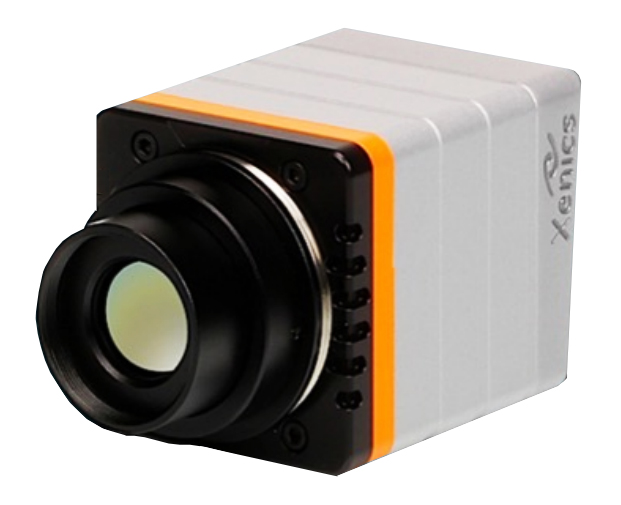

非制冷长波红外CCD：
|
主要性能
|
|
图像格式/像素间距：
|
640*480 像素/17μm
|
|
光谱范围：
|
8~14μm
|
|
最大帧速率（全帧）：
|
60Hz(CL;GigE);9Hz(GigE)
|
|
功耗：
|
2.9W(CL);4.6W(GigE)
|
|
电源电压：
|
DC 12V(CL);DC 12V or PoE(Power over Ethemet)(GigE)
|
|
功能与接口
|
|
命令与控制：
|
CL;GigE
|
|
环境工作温度范围 :
|
-40°C至+60°C
|
|
储存温度：
|
-40°C至+85°C
|
|
探测器：
|
<50mK(at 30Hz,300K,F/1);
<30mK(可根据需求提供);
|
|
冲击/振动：
|
40g,11ms,mil-STD810G,MIL-STD883/
5g(20 to 2000Hz),MIL-STD810G/MIL-STD883J
|
